筑爐機使用的注意事項

發(fā)布日期：2019-04-22 00:00 來源：http://hxmczx.com 點擊：

氣動筑爐機由氣體分配器、氣缸套、氣錘頭、長度調(diào)節(jié)桿及鏈條組成，主要用于中頻爐的干質(zhì)爐襯材料打結(jié)，氣動筑爐機是利用氣錘頭敲擊中頻爐坩堝內(nèi)壁原理，使?fàn)t襯材料的大小顆?；ハ嗵畛淇障叮赃_(dá)到爐襯材料緊密的效果。該筑爐機設(shè)計有自動旋轉(zhuǎn)裝置，在使用過程中均可自動旋轉(zhuǎn)，并可隨意調(diào)節(jié)輸入氣量，以調(diào)節(jié)振動力大小，保證打結(jié)效果均勻

室溫低于10℃高于5℃扎固槽東側(cè)必須用彩條布擋嚴(yán)，西側(cè)稍作遮擋即可。室溫3℃-5℃之間扎固槽東側(cè)必須用彩條布擋嚴(yán)，西側(cè)必須擋至出鋁端頭一米以外。室溫3℃以下除扎固槽兩側(cè)擋嚴(yán)以外，甲方必須在扎固槽東西兩側(cè)槽底各生兩臺爐子以提高扎固槽周圍的環(huán)境溫度。

各筑爐隊加強對炒糊、預(yù)熱和空壓機等主要施工設(shè)備的維護保養(yǎng)，因其故障而對扎糊質(zhì)量造成了影響將承擔(dān)全部責(zé)任。嚴(yán)格挑選合格的槍手上崗，對技術(shù)不好、扎糊質(zhì)量不過硬如炭帽扎不平，切不齊的問題槍手要及時更換，否則，甲方將予以經(jīng)濟處罰。

攪拌時間和振動時間控制不好。攪拌時間太短，材料混合不均勻，不密實，強度降低；澆注料的澆注應(yīng)采用震搗機分層進行震搗。振動時間過長，材料易產(chǎn)生分層，細(xì)粉浮在表面，骨料沉在底部，導(dǎo)致材料強度降低易剝落。

澆注料拌和后３０ｍｉｎ內(nèi)用完，宜一次澆注到所規(guī)定的厚度和高度。澆注料施工應(yīng)在５℃以上的環(huán)境下進行，因為溫度太低，材料不易凝固，即使凝固，也是一種假凝現(xiàn)象，澆注料一般應(yīng)連續(xù)進行澆注，在前一層澆注料初凝前，應(yīng)將下一層澆注料澆注完。如施工間隙超過其初凝時，應(yīng)按施工縫要求進行處理。

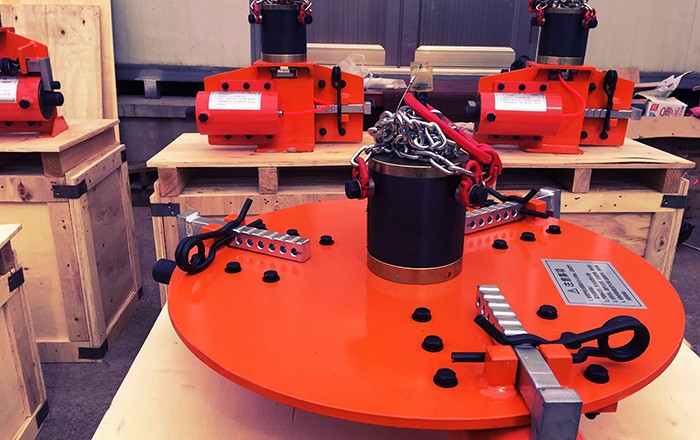

筑爐機
